Guida pratica per ingegneri strutturisti che passano dall’acciaio al polimero fibrorinforzato con fibre di vetro (GFRP), allineata ad ACI CODE-440.11-22.

Il modello mentale da disimparare

Quasi ogni ingegnere strutturista è stato formato su un istinto progettuale profondo: dimensionare la sezione a resistenza, poi verificare gli stati limite di esercizio. Per il calcestruzzo armato con acciaio questo istinto è di solito corretto. L’acciaio snerva, la sezione avvisa prima del collasso e, una volta soddisfatto lo stato limite ultimo (SLU), deformazione e ampiezza di fessura sono spesso una formalità.

Con barre in GFRP, quello stesso istinto porta fuori strada. Nella grande maggioranza dei casi pratici, gli elementi flessionali armati con GFRP sono governati dagli stati limite di esercizio, non dalla resistenza ultima. Deformazione, ampiezza di fessura e un terzo vincolo che non ha equivalente nel progetto in acciaio — rottura per creep sotto carico sostenuto — decidono la sezione molto prima della capacità a flessione.

Non è un piccolo aggiustamento numerico. È un’inversione della gerarchia progettuale e deriva direttamente da due fatti materiali: il GFRP non ha punto di snervamento e ha un modulo elastico pari a circa un quarto di quello dell’acciaio. Capire perché gli SLE governano, e come progettare in modo efficiente attorno a questo fatto, è la cosa più utile da sapere prima di prescrivere armatura composita.

Il materiale non si comporta come l’acciaio

Per progettare con GFRP bisogna prendere sul serio il suo comportamento costitutivo, non trattarlo come “acciaio che non arrugginisce”.

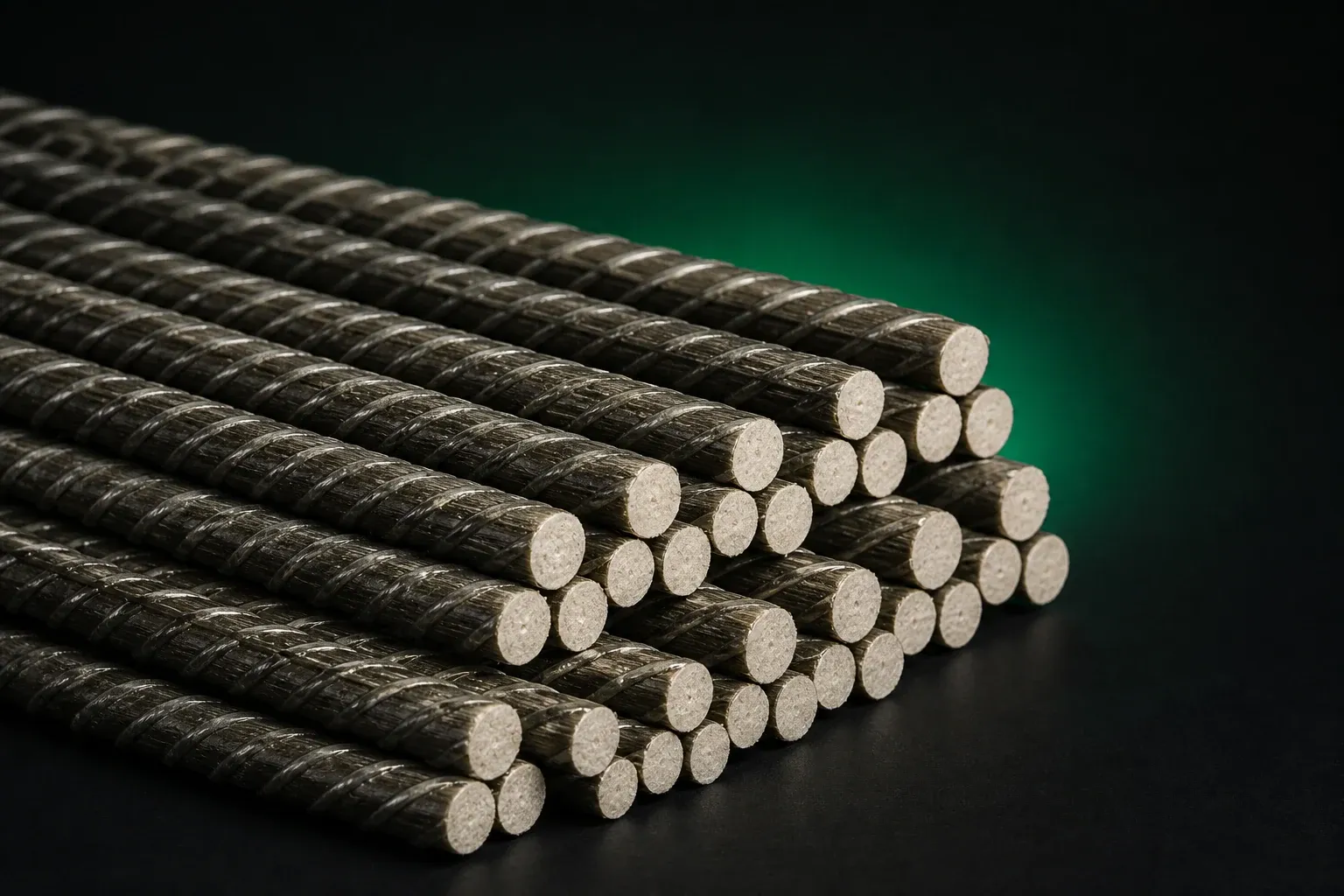

È lineare-elastico fino a rottura, senza plateau di snervamento. Una barra in GFRP caricata a trazione segue una linea tensione-deformazione essenzialmente retta fino al collasso, poi rompe improvvisamente. Non c’è regione plastica, transizione fluida o avviso visibile analogo a una barra in acciaio che snerva. La rottura della barra è fragile e brusca.

È resistente, ma non rigido. Barre commerciali in GFRP sviluppano resistenze a trazione garantite nell’ordine di 600–1.200 MPa, spesso superiori allo snervamento nominale dell’acciaio da armatura convenzionale. Il modulo elastico racconta però l’opposto. ASTM D7957 fissa un modulo minimo a trazione di circa 44,8 GPa; barre commerciali sono spesso tra 50 e 65 GPa. L’acciaio è circa 200 GPa. Alta resistenza, bassa rigidezza: questa combinazione guida tutto ciò che segue.

È anisotropo. Le fibre portano carico in modo efficiente lungo il proprio asse e molto meno trasversalmente. Resistenza trasversale, azione a spinotto e resistenza della barra nelle pieghe sono tutte inferiori alla resistenza a trazione longitudinale della barra diritta. Una porzione piegata di barra in GFRP può mantenere solo una frazione della resistenza della barra diritta, con conseguenze dirette per staffe, ganci e sviluppo.

È leggero. A circa un quarto della densità dell’acciaio, il GFRP cambia la logistica di cantiere. È un vantaggio di movimentazione, non il driver progettuale di questo articolo.

Due di questi fatti — assenza di snervamento e modulo basso — ribaltano la gerarchia di progetto.

Conseguenza 1: la gerarchia dei modi di collasso è invertita

Nel progetto in acciaio, il modo di collasso preferito è controllato dalla trazione: l’acciaio snerva molto prima dello schiacciamento del calcestruzzo, l’elemento si deforma visibilmente, le fessure si aprono e la struttura segnala disagio prima del collasso. ACI 318 premia questo comportamento duttile con un fattore di riduzione di resistenza generoso (φ = 0,90 per sezioni controllate dalla trazione) e penalizza il comportamento fragile controllato dalla compressione (φ = 0,65).

Il GFRP non snerva. Una sezione in GFRP “controllata dalla trazione” — che collassa per rottura della barra — collassa improvvisamente e con poco preavviso. È proprio il modo da evitare. L’alternativa meno sfavorevole è lo schiacciamento del calcestruzzo, perché produce almeno qualche segnale visibile e una perdita di capacità più graduale rispetto alla rottura della barra.

ACI CODE-440.11-22 incoraggia quindi sezioni sovra-armate in cui governa lo schiacciamento del calcestruzzo. Il rapporto di armatura viene spinto oltre il rapporto bilanciato ρ_fb, in modo che il calcestruzzo raggiunga per primo la deformazione ultima di 0,003. I fattori φ seguono questa logica e, rispetto all’acciaio, appaiono invertiti:

  • φ = 0,55 per sezioni controllate dalla trazione (rottura della barra GFRP: il modo fragile e sfavorevole)
  • φ = 0,65 per sezioni controllate dalla compressione (schiacciamento del calcestruzzo: il modo preferito), con una zona di transizione tra i due.

La filosofia resta la stessa dell’acciaio: premiare il modo meno fragile. Ma i numeri sembrano capovolti a un progettista abituato all’acciaio. La conseguenza è chiara: gli elementi flessionali in GFRP sono progettati intenzionalmente sovra-armati e usano fattori φ relativamente bassi. Entrambi gli effetti portano molta barra nella sezione. La resistenza diventa abbondante. Ciò che manca è rigidezza.

Conseguenza 2: perché la resistenza ultima quasi mai governa

Poiché il progettista fornisce una sezione sovra-armata con barra ad alta resistenza, la capacità nominale φM_n sta in genere comodamente sopra la domanda fattorizzata M_u. Esempi di letteratura mostrano spesso φM_n superiore a M_u con ampi margini, una volta dimensionata la sezione per soddisfare gli altri controlli. La resistenza a flessione segue il progetto; non lo guida.

I vincoli vincolanti sono gli stati limite di esercizio e il limite di tensione sostenuta legato alla durabilità. Sono tre, e ciascuno può governare:

  • deformazione sotto carico di esercizio
  • ampiezza di fessura, oppure spaziatura barre in forma normativa, sotto carico di esercizio
  • tensione da rottura per creep sotto la parte sostenuta del carico di esercizio

Stato limite di esercizio 1: deformazione

Questo è di solito il punto centrale. Il modulo basso si traduce quasi direttamente in deformazioni maggiori, attraverso due meccanismi.

La sezione fessurata è molto meno rigida. Dopo la fessurazione, la rigidezza flessionale dipende dal momento d’inerzia fessurato I_cr, funzione del rapporto modulare n_f = E_f / E_c. Per il GFRP, n_f è solo circa un terzo o metà del valore dell’acciaio. Un rapporto modulare più basso alza l’asse neutro e riduce la sezione trasformata fessurata. Meno I_cr significa più curvatura a parità di momento, quindi più deformazione.

La rigidezza efficace deve essere calcolata diversamente. Per decenni, gli ingegneri hanno usato l’equazione empirica di Branson per il momento d’inerzia efficace I_e. La formula era calibrata su sezioni in acciaio relativamente rigide e spesso sovra-armate. Sulle sezioni FRP, più leggere e meno rigide, sovrastima la rigidezza post-fessurazione e quindi sottostima la deformazione. Usare Branson su una soletta in GFRP può sottostimare la deformazione del 30–40 %, proprio nella direzione sbagliata per una verifica SLE.

ACI 440 e ACI CODE-440.11-22 adottano quindi l’approccio di Bischoff, basato su una media pesata della flessibilità anziché della rigidezza. È molto più adatto agli elementi FRP fessurati. La formulazione introduce un fattore di integrazione γ che tiene conto della variazione di rigidezza lungo la luce e dipende da schema di carico e vincoli; per un elemento semplicemente appoggiato sotto carico uniformemente distribuito, ACI raccomanda:

γ = 1.72 − 0.72 (M_cr / M_a)

Il punto ingegneristico non è l’algebra, ma la regola: usare l’I_e basato su Bischoff previsto dal codice, non un valore Branson ereditato dalle abitudini dell’acciaio.

La conseguenza pratica. A parità di geometria e carico, un elemento armato con GFRP può deformarsi circa due-quattro volte più dell’equivalente armato con acciaio. I limiti di deformazione (L/240, L/480, ecc.) non cambiano: la struttura deve comunque rispettarli. La rigidezza va quindi trovata altrove.

Dove trovarla. La deformazione è dominata dall’altezza della sezione, perché la rigidezza flessionale scala con il cubo dell’altezza. Aumentare la profondità efficace d è la leva più potente ed economica. Le leve secondarie sono aumento del rapporto di armatura, maggiore resistenza del calcestruzzo e uso di sezioni a T o con flange per aumentare la rigidezza della zona compressa. La regola pratica è semplice: partire da una sezione più profonda di quanto suggerirebbe l’istinto da acciaio.

Stato limite di esercizio 2: ampiezza di fessura

Qui l’inversione lavora a favore del progettista, ed è uno degli aspetti più fraintesi del GFRP.

Nel calcestruzzo armato con acciaio, il controllo dell’ampiezza di fessura esiste soprattutto per proteggere l’acciaio dalla corrosione. Le fessure lasciano entrare umidità, cloruri e ossigeno; limitarne l’ampiezza rallenta l’ingresso che guida la corrosione.

Il GFRP non si corrode. La ragione principale per mantenere fessure strette quindi scompare. Restano esigenze secondarie: estetica, tenuta all’acqua dove richiesta e, in alcuni climi, rischio che fessure molto ampie favoriscano il degrado gelo-disgelo del calcestruzzo. Per questo i codici consentono fessure più ampie negli elementi in GFRP rispetto all’acciaio. ACI 440.1R-15 ammetteva ampiezze nell’ordine di 0,5 mm all’interno e circa 0,7 mm all’esterno; le prescrizioni di spaziatura barre in ACI CODE-440.11-22 sono calibrate attorno a 0,71 mm.

Tre note pratiche:

  • l’ampiezza di fessura è gestita in forma normativa attraverso la spaziatura massima delle barre;
  • la superficie di aderenza conta, perché il comportamento a fessurazione del GFRP dipende dal coefficiente di aderenza k_b;
  • le fessure sono più ampie ma più benigne, perché non minacciano l’armatura.

Il controllo di fessurazione è quindi rilassato, non abbandonato. È importante spiegarlo chiaramente a committenti e autorità che applicano d’istinto limiti nati per l’acciaio.

Stato limite di esercizio 3: rottura per creep

Questo è il controllo che coglie di sorpresa, perché non esiste nel progetto in acciaio.

Fibre di vetro mantenute sotto tensione sostenuta in ambiente umido e alcalino possono subire rottura per stress nel tempo, talvolta chiamata fatica statica. Possono fallire a una tensione molto inferiore alla resistenza a breve termine. Più alta è la tensione sostenuta, e più lunga la durata, maggiore è il rischio. Per proteggersi, i codici limitano la tensione che il GFRP può portare sotto la porzione sostenuta del carico di esercizio.

ACI 440 limita la tensione sostenuta di esercizio nel GFRP a 0,20 f_fu, cioè il 20 % della resistenza a trazione di progetto. CSA S806 usa 0,25 f_fu; i limiti per fibre aramidiche e carbonio sono più alti perché sono meno soggette a rottura per stress. In modo cruciale, f_fu in quel limite è già la resistenza ridotta di progetto, dopo il fattore ambientale.

Il controllo può governare quando carico permanente e altre azioni sostenute sono una grande frazione del carico di esercizio: solai a grande luce, strutture idrauliche, solette fortemente caricate. In quei casi la verifica di tensione sostenuta può imporre più armatura di quanto richiederebbero resistenza o deformazione, semplicemente per tenere la tensione di lavoro di ogni barra sotto il limite 0,20 f_fu.

Il fattore ambientale: durabilità prezzata all’inizio

Alla base del limite di creep e del calcolo di resistenza c’è un concetto specifico del GFRP che il progettista in acciaio non incontra: il fattore di riduzione ambientale, C_E.

La resistenza a trazione di progetto non è la resistenza garantita della scheda tecnica. È:

f_fu = C_E × f_fu*

dove f_fu* è la resistenza a trazione garantita e C_E è un fattore di riduzione che tiene conto del degrado a lungo termine di resina e fibra in esercizio. Per il GFRP, ACI 440.1R-15 indica circa C_E = 0,80 per calcestruzzo non esposto a terra e agenti atmosferici e C_E = 0,70 per calcestruzzo esposto a terra e agenti atmosferici.

È un modo diverso di trattare la durabilità. Il progetto in acciaio assume che la barra mantenga piena resistenza e gestisce la durabilità indirettamente, tramite copriferro, controllo fessure e misure anticorrosione. Il progetto in GFRP applica la riduzione una volta, in modo trasparente, all’inizio del calcolo, e poi elimina la corrosione come meccanismo di perdita di sezione lungo la vita utile.

Nota sul taglio

Il taglio merita un articolo dedicato, ma rientra in ogni discussione onesta sul GFRP perché anche qui modulo basso e assenza di snervamento cambiano il progetto.

Il contributo del calcestruzzo a taglio V_c è minore negli elementi armati con GFRP rispetto all’acciaio. Il modulo basso produce una zona compressa più piccola e più superficiale, fessure più ampie e poca azione a spinotto della barra attraverso la fessura. ACI 440 riduce quindi V_c rispetto alle espressioni per l’acciaio.

Per armatura a taglio, governa la resistenza ridotta del GFRP in corrispondenza delle pieghe, e la deformazione nelle staffe è limitata per controllare ampiezza di fessura ed evitare guasti di aderenza o piega. Come per la flessione, l’intento progettuale è allontanarsi dal modo brusco.

Il quadro normativo nel 2026

Il progetto GFRP non è più la frontiera regolatoria di dieci anni fa. Il quadro che un progettista dovrebbe conoscere:

  • ASTM D7957/D7957M — specifica materiale per barre tonde piene in GFRP: geometria, proprietà meccaniche, modulo minimo e base di certificazione.
  • ACI CODE-440.11-22 — primo codice completo con linguaggio prescrittivo per calcestruzzo strutturale armato con barre in GFRP, su resistenza, esercizio, durabilità, analisi, sviluppo, giunzioni e valutazione della resistenza.
  • ACI 440.1R-15 — guida di progetto che sostiene molta parte del codice e resta un riferimento operativo.
  • CSA S807 (materiale) e CSA S806 (progetto), con CSA S6 per i ponti in Canada.
  • AASHTO LRFD Bridge Design Guide Specifications for GFRP-Reinforced Concrete — base per ponti e impalcati stradali negli Stati Uniti.
  • ICC-ES AC454 e riferimenti in IBC 2024 — percorso di criteri di accettazione e adozione normativa.
  • IS 18256:2023 (India) e prevista inclusione del GFRP come materiale approvato in ACI 332 per calcestruzzo residenziale.

La maturazione di questo quadro rende l’approccio serviceability-first una metodologia difendibile e supportata da codice, non una curiosità di ricerca.

Workflow pratico di progetto

Mettendo insieme i fili, un progetto flessionale in GFRP procede così:

  1. Partire più profondi. Scegliere un’altezza iniziale più generosa di quanto suggerisca l’istinto da acciaio; la deformazione lo ripaga, e la profondità è la rigidezza più economica.
  2. Puntare allo schiacciamento del calcestruzzo. Dimensionare l’armatura perché la sezione sia sovra-armata (ρ_f > ρ_fb) e controllata dalla compressione, ottenendo φ = 0,65 e il modo di collasso meno fragile.
  3. Applicare C_E presto. Ridurre la resistenza garantita alla resistenza di progetto per l’esposizione reale prima di ogni altra verifica.
  4. Verificare la deformazione con l’I_e basato su Bischoff previsto dal codice, mai con un valore Branson ereditato dall’acciaio.
  5. Dettagliare la spaziatura barre per il controllo della fessurazione, sfruttando i limiti più rilassati ma specificando una superficie di aderenza adeguata.
  6. Verificare la tensione sotto carico sostenuto contro 0,20 f_fu e aggiungere armatura se la quota sostenuta del carico lo richiede.
  7. Progettare il taglio con V_c ridotto e staffe limitate dalla resistenza in piega.

La verifica di resistenza diventa quasi incidentale: quando la sezione soddisfa profondità, deformazione, fessurazione e rottura per creep, φM_n è normalmente sopra M_u. Questo è il significato pratico di “gli SLE governano”.

Ridefinire il compromesso

L’istinto di progettare a resistenza e verificare gli SLE dopo non è sbagliato in generale. È calibrato su un materiale che snerva ed è rigido. Il GFRP non è nessuna delle due cose. Quando il progettista interiorizza che il modulo basso rende la deformazione il vincolo principale, che l’assenza di snervamento inverte la gerarchia dei modi di collasso e che l’assenza di corrosione rilassa il controllo fessure ma giustifica una riduzione iniziale della resistenza, il processo diventa ordinato e prevedibile.

Vale ricordare perché si accettano questi vincoli. Lo stesso modulo basso che impone una sezione più profonda compra un’armatura che non si corrode in ambienti marini, con cloruri o sali disgelanti: gli ambienti in cui il calcestruzzo armato con acciaio consuma enormi budget di manutenzione e raggiunge prematuramente la fine della vita utile. Il progettista che dimensiona sugli stati limite di esercizio fin dall’inizio ottiene il beneficio pieno di questo scambio: una struttura dettagliata correttamente per il materiale, con vita utile misurata nella parte migliore di un secolo.

Gli stati limite di esercizio governano. Progettate per loro deliberatamente, e il GFRP restituisce esattamente la durabilità per cui è stato scelto.

Norme e riferimenti

  • ACI CODE-440.11-22, Building Code Requirements for Structural Concrete Reinforced with Glass Fiber-Reinforced Polymer (GFRP) Bars — Code and Commentary
  • ACI 440.1R-15, Guide for the Design and Construction of Structural Concrete Reinforced with Fiber-Reinforced Polymer (FRP) Bars
  • ASTM D7957/D7957M, Standard Specification for Solid Round Glass Fiber Reinforced Polymer Bars for Concrete Reinforcement
  • CSA S806 e CSA S807; CSA S6 (ponti)
  • AASHTO LRFD Bridge Design Guide Specifications for GFRP-Reinforced Concrete
  • Bischoff, P.H., metodo del momento d’inerzia efficace per elementi armati con FRP (base delle disposizioni ACI 440 sulla deformazione)
  • ICC-ES AC454; IBC 2024; IS 18256:2023

Questo articolo è destinato a informazione ingegneristica generale e non sostituisce la progettazione specifica di progetto da parte di un ingegnere strutturista qualificato secondo l’edizione del codice adottata nella giurisdizione del progetto.
