Spécification technique.
Les données d’ingénierie complètes des barres d’armature en GFRP Composite Group : mécanique, composition, durabilité et carbone, avec la gamme de diamètres certifiée. Les valeurs sont étayées par l’ETA 23/0523 ; les certificats d’essai de lot et la fiche technique sont fournis sur demande.
Le matériau en chiffres.
Les valeurs ci-dessous sont vérifiées de manière indépendante. Les certificats d’essai de lot, l’Évaluation Technique Européenne et l’EPD sont disponibles sur demande.
- Résistance en traction σₜ
- 940 – 1 200 MPa (acier B500B : 500 MPa) — plus faible aux grands diamètres
- Module d’élasticité E
- ~ 52 GPa (acier B500B : 205 GPa)
- Déformation à rupture
- εₜ₀ₖ ≈ 0,02 (acier B500B : > 0,05) — linéaire élastique jusqu’à rupture, pas de plastification
- Résistance en compression
- 280 – 450 MPa, varie avec le diamètre
- Cisaillement transverse τ
- 145 – 200 MPa, diminue avec le diamètre
- Densité
- ~ 2,0 g / cm³ — 1/4 de la densité de l’acier
- Adhérence β
- ≈ 1,0 — comparable à l’acier nervuré
- Procédé
- Nidletrusion — enroulement continu de deuxième génération
- Armature
- Fibre E-glass continue, 80 %+ en masse
- Matrice
- Résine nano-époxy
- Surface
- Surface sablée + enroulement hélicoïdal continu
- Propriétés
- Non magnétique · non conducteur · transparent aux radiofréquences
- Dilatation therm. α
- 4,8 – 5,4 × 10⁻⁶ /°C (axial) · ~ 17 × 10⁻⁶ /°C (transverse)
- Corrosion
- Nulle : chlorures, sels, humidité, alcalis, acides
- Durée de service
- 80+ ans dans le béton alcalin (pH 9 – 13)
- Temp. de service
- jusqu’à ≈ 65 °C (temp. max. de service · ETA) · T_g ≈ 90 °C
- Exposition UV
- Protéger pendant transport et stockage ; usage ombragé par le béton après coulage
- Fatigue
- Inférieure à l’acier — non idéale sous charges cycliques ; dispositions de conception requises
- Feu
- Combustibilité limitée — gouvernée par la Tg de la résine, pour usage enterré / enrobé
- CO₂ en production
- Jusqu’à 70 % inférieur à une armature acier équivalente (vérifié EuCIA)
- Ratio camions
- 1 camion GFRP ≈ 7–8 camions acier (1/4 densité, 2,4x résistance)
- Recyclabilité
- Voie granulat lié au ciment + broyage mécanique
- EPD
- Conforme EN 15804 +A2
- Approvisionnement
- Chaîne d’approvisionnement européenne · fabrication sur site unique
- Loi constitutive
- Linéaire élastique jusqu’à rupture — pas de plastification, différent de l’acier
- Compensation
- Confinement, réserve de résistance accrue ou hybride avec armature acier en compression
- Normes
- ACI 440.11-22 · CSA S806/S807 · fib Model Code 2020 · ISO 10406-1
- Certification UE
- ETA 23/0523 (EAD 260023-00-0301) — première ETA pour barres GFRP en Europe
Certifié
Ø 6 à 16 mm.

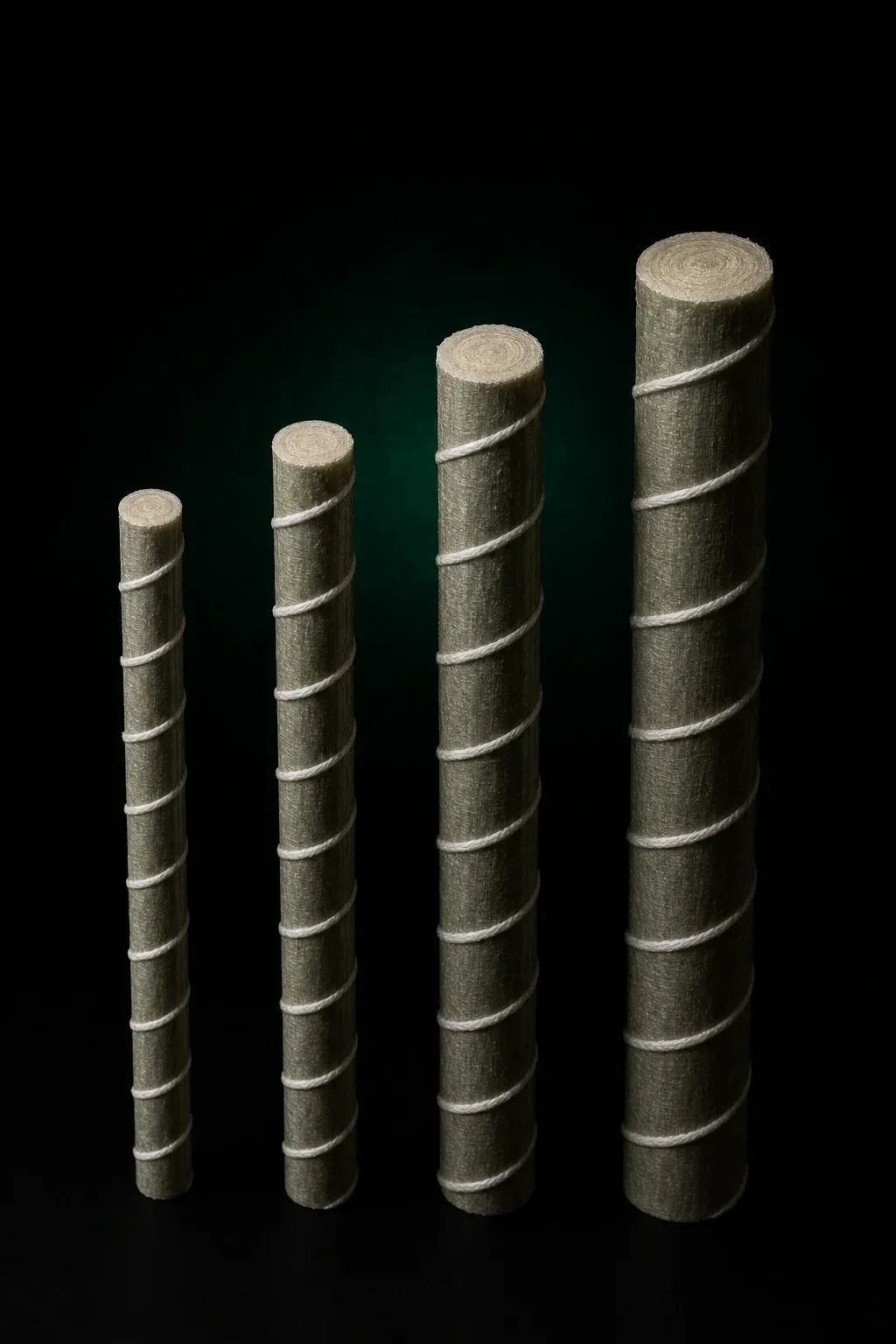

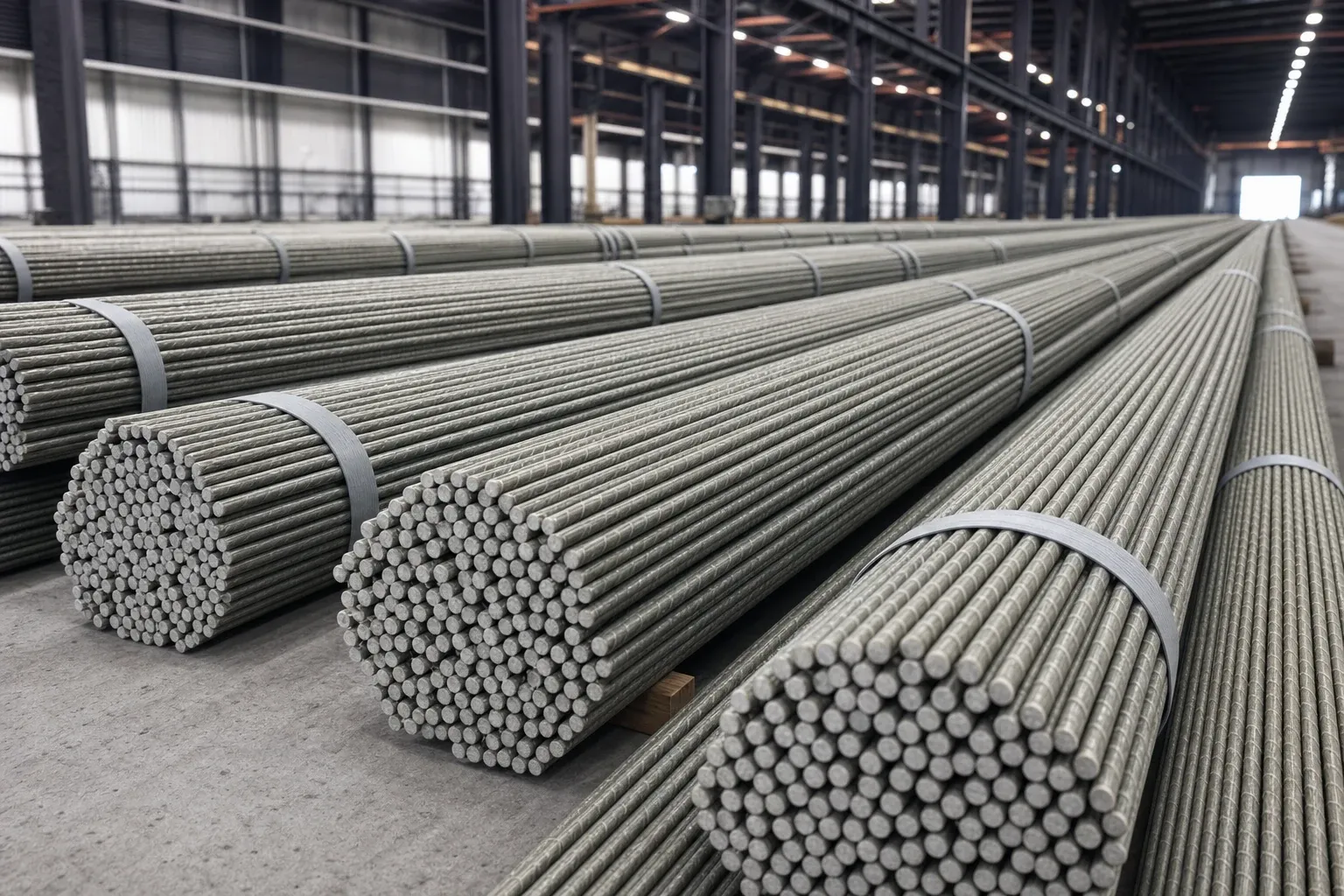

Les barres d’armature en GFRP de Composite Group sont certifiées ETA en Ø 6, 8, 12 et 16 mm. Les petits diamètres sont livrés en bobines continues pour les dalles et tabliers ; les diamètres plus importants en barres droites coupées à longueur. La résistance caractéristique en traction diminue avec le diamètre, comme indiqué dans l’ETA 23/0523.
| Diamètre | Section | Masse / m | Traction (carac.) |
|---|---|---|---|
| Ø 6 | 28.3 mm² | 0.06 kg | > 1,100 MPa |
| Ø 8 | 50.3 mm² | 0.10 kg | > 1,100 MPa |
| Ø 12 | 113 mm² | 0.23 kg | > 1,050 MPa |
| Ø 16 | 201 mm² | 0.40 kg | > 880 MPa |
Valeurs caractéristiques selon l’ETA 23/0523. Étriers, cadres et formes spéciales sont préformés en usine.
Notes de pose.
Le GFRP se pose avec l’équipement qu’une équipe de chantier possède déjà, avec deux différences par rapport à l’acier qui doivent apparaître sur le plan.
Découpe sur chantier avec disque diamant ou carbure standard. Pas de soudage et pas de chaleur.
Le GFRP ne peut pas être cintré sur chantier. Étriers, cadres et formes spéciales sont préformés en usine selon le plan de façonnage : commandez-les selon le dessin.
L’enrobage béton suit l’EN 1992 pour la classe d’exposition. La corrosion n’est plus le paramètre dimensionnant, mais l’enrobage conserve son rôle structurel et d’adhérence.
Quatre fois plus léger que l’acier : manutention manuelle, moins de levages. Protéger d’une exposition UV prolongée au stockage ; après coulage, le béton assure l’ombre.
Fiche technique
et certificats.
La fiche technique complète, l’ETA 23/0523, l’EPD (EN 15804 +A2) et les certificats d’essai de lot par diamètre sont disponibles sur demande.
