Là où l’attaque chlorure
met l’acier hors service
avant la structure.

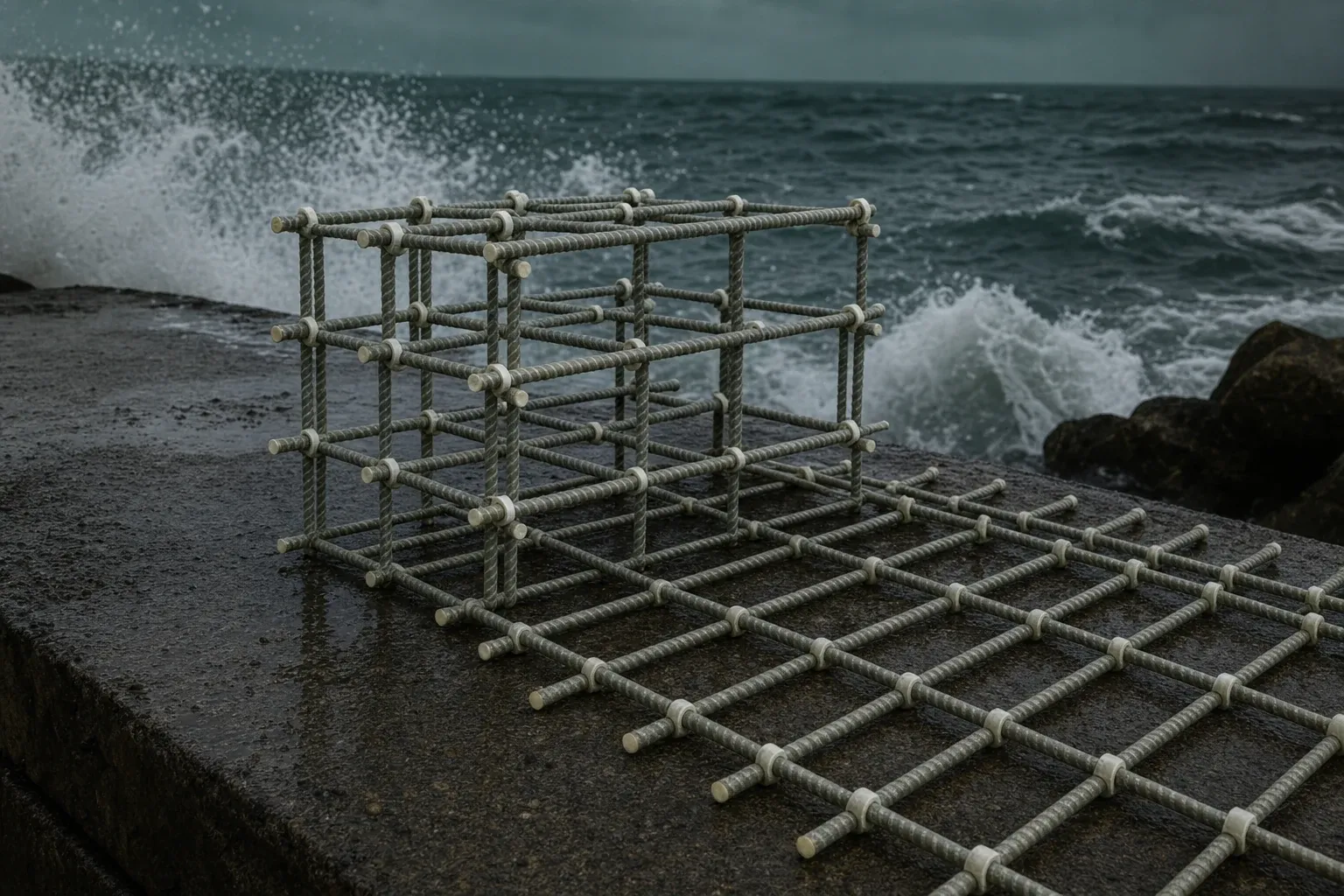

Piles en eau salée, digues, brise-lames, viaducs maritimes, infrastructures portuaires. L’acier dans le béton rouille des décennies avant que la structure soit usée. Le GFRP est l’armature qui rompt ce cycle.
La chimie qui
met l’armature acier hors service.
Le béton est alcalin. Tant que l’alcalinité reste intacte, l’armature acier qu’il contient est passivée et protégée contre la corrosion. Le problème des infrastructures côtières est que les ions chlorure migrent à travers l’enrobage et dépassivent l’acier. Ensuite, la corrosion avance au rythme de l’oxygène disponible — rapidement. Les produits de rouille occupent environ six fois le volume de l’acier initial, ce qui éclate le béton et accélère les pénétrations suivantes.
Le GFRP est une fibre de verre dans une matrice de résine thermodurcissable. Il ne contient pas de fer. Pas de réaction de rouille ; pas d’expansion ; pas d’éclatement. L’enrobage du béton n’a plus qu’à faire son travail structurel, pas son travail de protection anticorrosion.
Ce qui se passe
sur les quarante prochaines années.
Cinq phases de la vie typique d’une structure côtière — ce qui arrive à l’armature acier, et au GFRP dans le même environnement.
Limites de phases typiques pour un enrobage de 50 mm, ~ 350 kg/m³ de ciment, atmosphère côtière exposée. La modélisation de cycle de vie propre au projet fait partie de chaque coopération.
Où le GFRP est
prescrit en travaux côtiers.
Quatre familles d’éléments représentent l’essentiel de notre liste d’expédition côtière. Chacune se prescrit légèrement différemment — souvent en hybride avec l’acier.
- 01Chevêtres et têtes de piles
Exposition directe aux embruns salins. Souvent le premier élément où la marge anticorrosion est épuisée. Le GFRP change entièrement le régime d’inspection.
- 02Digues et brise-lames
Chargement cyclique par les vagues plus saturation chlorure. Sections hybrides avec acier à l’intérieur, GFRP sur la face exposée au sel.
- 03Tabliers-dalles
Viaducs maritimes avec embruns chlorurés et eau de pluie stagnante. Nappe supérieure en GFRP, nappe inférieure souvent conservée en acier pour la ductilité.
- 04Parapets et barrières
Embruns salins + charges d’impact + capteurs intégrés de plus en plus fréquents. Triple avantage pour le GFRP.
La plus grande structure en béton armé FRP au monde.
Un canal de maîtrise des crues de 21,3 km exposé à l’eau salée, au sable et à une chaleur intense. Après modélisation de cycle de vie de l’attaque chlorure par comparaison avec l’acier, le GFRP a été prescrit sur toute la longueur. Documenté par l’American Concrete Institute.
Dans les infrastructures côtières, le mode de défaillance dominant n’est pas la capacité structurelle : c’est la corrosion de l’acier dans le béton.
Pour le bureau d’études.
Six notes reviennent dans presque chaque coopération côtière. Aucune n’invalide les codes : elles orientent l’ingénieur vers des détails adaptés au GFRP.
- Enrobage
- Selon l’enrobage minimal EN 1992 pour la classe d’environnement. Aucun enrobage supplémentaire requis pour le GFRP : la corrosion n’est plus une contrainte de dimensionnement de l’enrobage.
- Adhérence β
- ≈ 1,0 avec GFRP sablé + enroulement hélicoïdal selon ETA 23/0523 (EAD 260023-00-0301).
- Sélection des diamètres
- Les chevêtres de pile et parapets côtiers spécifient le plus souvent Ø 12 / Ø 16 mm. Ø 12 mm convient aux nappes supérieures de dalles.
- Sections hybrides
- Nappe intérieure acier + face exposée en GFRP est le détail le plus courant en réhabilitation et rénovation.
- Ancrage
- Géométrie des crochets limitée à Ø 12 mm et moins ; l’ancrage droit avec longueur suffisante est préféré pour Ø 16+ mm.
- Référence de code
- ACI 440.11-22 + fib MC 2020 §17.5 pour le dimensionnement. Modèle de cycle de vie propre au projet lancé à l’étape un de la coopération.
