Barras de GFRP vs acero.
GFRP sustituye a la armadura de acero en el hormigón. La comparación justa no es contra acero sin recubrimiento, sino contra el acero con protección anticorrosión que estas estructuras necesitan. Sobre esa base: aquí gana GFRP, y aquí sigue ganando el acero.
Cuándo gana GFRP,
y cuándo gana el acero.
GFRP es la elección correcta donde la corrosión gobierna la vida de la estructura: costa, sales de deshielo, exposición química y cualquier elemento donde el cloruro alcance la barra. También se prescribe donde la estructura debe ser no conductora o transparente a radiofrecuencia. El acero mantiene la ventaja cuando el diseño depende de fluencia dúctil, resistencia a fatiga de alto ciclo o comportamiento al fuego expuesto. La mayoría de las veces decide una pregunta: ¿el entorno corroe el acero antes de que la estructura alcance el final de su vida de diseño?
La comparación,
propiedad por propiedad.
| Propiedad | Barra de GFRP | Armadura de acero (protegida contra corrosión) |
|---|---|---|
| Corrosión | No se corroe: cloruros, sales, álcalis, ácidos | Se corroe; el ataque por cloruros gobierna la vida útil |
| Resistencia a tracción | 940–1.200 MPa (hasta 2,4× el acero) | ≈ 500 MPa de límite elástico (B500B) |
| Peso | ≈ ¼ del acero (≈ 2,0 g/cm³) | ≈ 7,85 g/cm³ |
| Rigidez (módulo E) | ≈ 52 GPa — menor; la deformación suele gobernar | ≈ 205 GPa |
| Tensión–deformación | Lineal-elástica hasta rotura (sin fluencia) | Fluye antes de romper (dúctil) |
| Electromagnético | No conductora · no magnética · transparente a radiofrecuencia | Conductor · magnético |
| Carbono incorporado | Hasta 70 % menor (EuCIA) | Referencia |
| Vida útil en hormigón | 80+ años | Depende del recubrimiento; a menudo 20–50 años con exposición a cloruros |
| Base de coste | Comparable en especificación equivalente; menor coste de ciclo de vida | Más barato por kg como barra desnuda; mayor coste de ciclo de vida |
Valores de tracción según ETA 23/0523 (característicos 884–1.104 MPa). Referencia de acero: B500B.
El modo de fallo
decisivo.

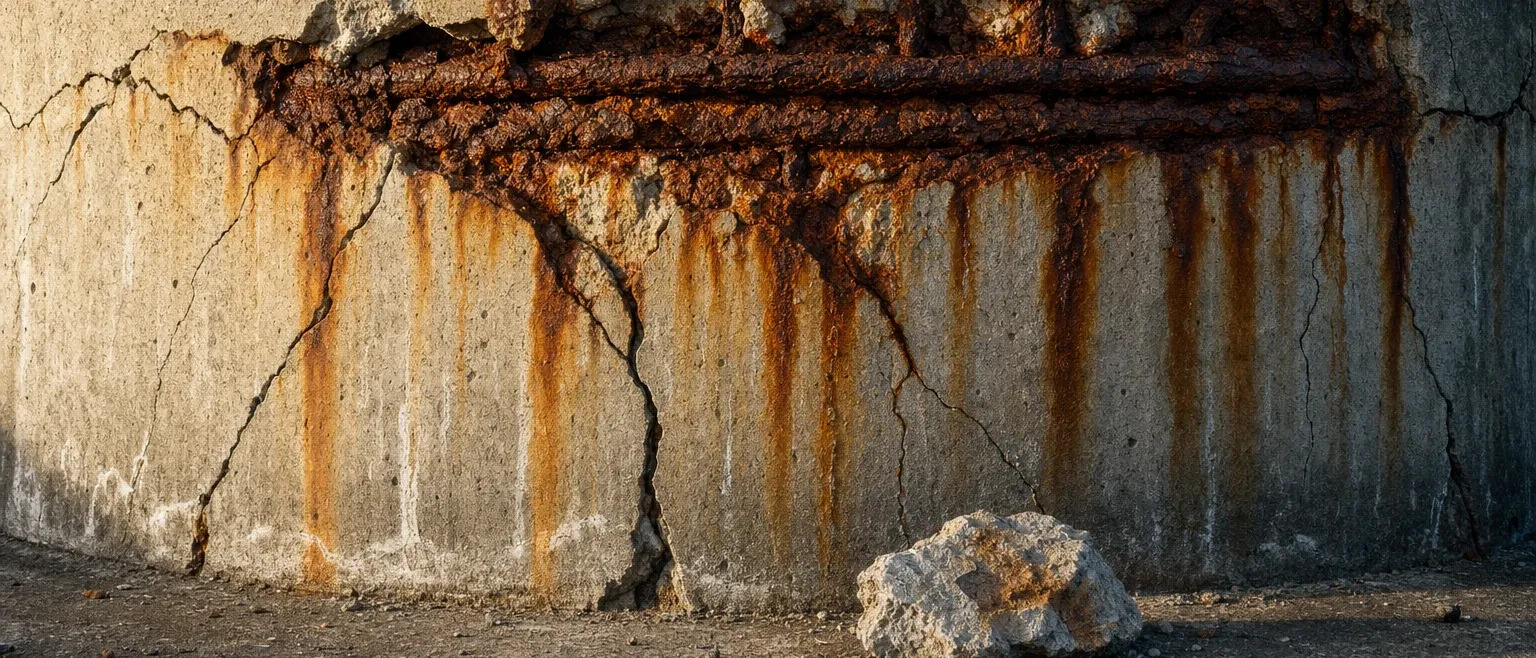

La armadura de acero lleva un presupuesto de corrosión. En exposición a cloruros —agua de mar, sales de deshielo— ese presupuesto se agota décadas antes de que la estructura alcance el final de su vida de diseño. El óxido se expande varias veces respecto a su volumen original, fisura el recubrimiento y desprende el hormigón. GFRP no se corroe. Entonces el recubrimiento de hormigón protege la estructura, no la barra, y eso cambia toda la lógica de mantenimiento del activo.
Dónde GFRP sustituye al acero
Más resistente a tracción,
un cuarto del peso.
GFRP alcanza 940–1.200 MPa de resistencia a tracción —hasta 2,4× el límite elástico de la armadura de acero habitual— con aproximadamente un cuarto del peso. Un camión de GFRP sustituye a siete camiones de armadura de acero: menos entregas, manipulación más ligera y menor huella de carbono de transporte. La contrapartida que el ingeniero diseña es la rigidez. El módulo elástico de GFRP es de unos 52 GPa frente a 205 del acero. Normalmente gobiernan las comprobaciones de deformación y abertura de fisura, no la resistencia.
Especificación técnicaNombramos los límites.
GFRP no es un sustituto universal del acero, y decirlo forma parte de la cooperación. Tres casos permanecen con acero, o con una sección híbrida de acero y GFRP.
Puentes ferroviarios, cimentaciones de máquinas, losas industriales con ciclos pesados. El comportamiento a fatiga de GFRP es inferior al del acero; estos casos permanecen con acero o con una sección híbrida.
GFRP es lineal-elástico hasta rotura, sin fluencia. Las estructuras que dependen de la fluencia dúctil para disipar energía sísmica necesitan una sección híbrida (acero + GFRP).
La matriz de resina está limitada por Tg. GFRP está diseñado para uso embebido o enterrado, no para elementos portantes expuestos al fuego.
Léalo durante la
vida de la estructura.
Sobre una base de especificación equivalente —frente al acero con protección anticorrosión que estas estructuras necesitan— GFRP queda al nivel del coste inicial. Después elimina décadas de reparación, repintado y cortes de tráfico. Por kilogramo, el acero desnudo es más barato. Durante la vida de una estructura expuesta a cloruros, no lo es.
